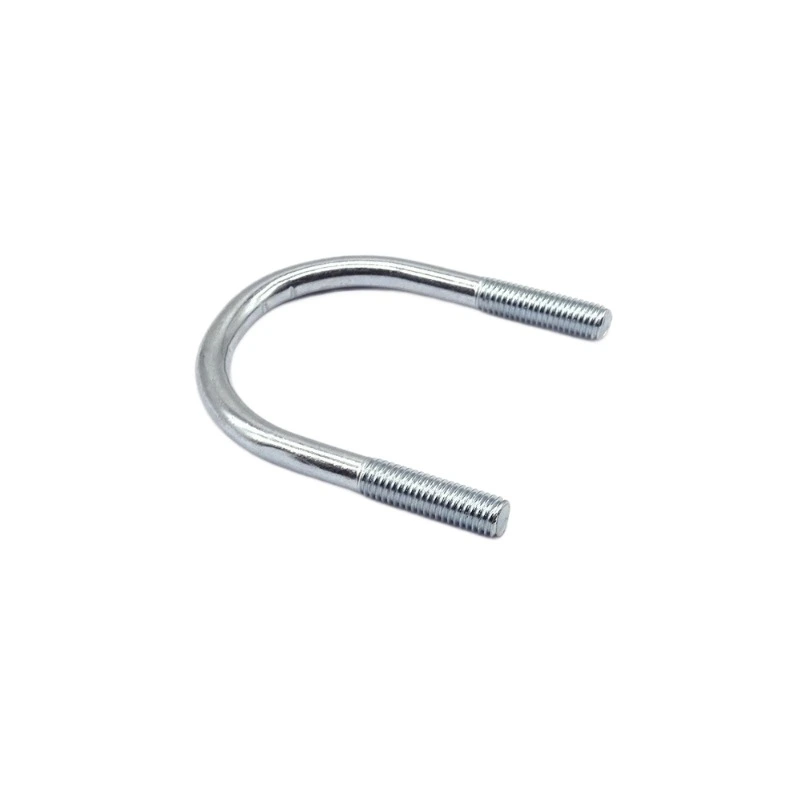

U ჭანჭიკები, როგორც წესი, იხსნება მილის საყრდენებში, რადგან კავშირი კარგავს დამჭერ ძალას, იღებს უწყვეტ ვიბრაციას, ზღუდავს თერმული მილის მოძრაობას, იყენებს არასწორი ზომის U ჭანჭიკს, განიცდის ზედაპირის დალაგებას, ან განიცდის კოროზიას და არაადეკვატურ შემოწმებას. ეს საკითხი ეხება EPC კონტრაქტორებს, მილების ინსტალატორების, სამრეწველო ტექნიკური გუნდებს, აღჭურვილობის მწარმოებლებს და შესაკრავების დისტრიბუტორებს, რომლებიც მუშაობენ წყლის, ნავთობისა და გაზის, HVAC, მანქანებისა და სტრუქტურული მილების სისტემებთან. ყველაზე მნიშვნელოვანი ფაქტორებია მილის რეალური გარე დიამეტრი, განკუთვნილი საყრდენი ფუნქცია, U ჭანჭიკის ზომები, მასალის ხარისხი, ზედაპირის დამუშავება, თხილის თავსებადობა და პროექტის სპეციფიკური გამკაცრების მოთხოვნები. U ჭანჭიკმა უნდა უზრუნველყოს მილის დამსხვრევა ან უნებლიეთ თავიდან აცილების მიზნით დაპროექტებული მოძრაობა. ეს სახელმძღვანელო განმარტავს გაფხვიერების ექვს საერთო მიზეზს, როგორ უნდა დადგინდეს თითოეული პრობლემა, როდის არის მიზანშეწონილი ხელახლა გამკაცრება, რომელი სპეციფიკაციები უნდა დაადასტურონ მყიდველებმა და როგორ შეარჩიონ მილის საყრდენი U ჭანჭიკი.
რატომ იხსნება U ჭანჭიკები ინსტალაციის შემდეგ?
U ჭანჭიკი უსაფრთხოდ რჩება მხოლოდ მაშინ, როდესაც კავშირი ინარჩუნებს საკმარის დამჭერ ძალას და მილის საყრდენი აგრძელებს მუშაობას ისე, როგორც დაპროექტებულია.
კავშირმა შეიძლება თანდათან დაკარგოს თავდაპირველი წინასწარი დატვირთვა, რადგან:
- არათანაბარი გამკაცრება ორ ფეხს შორის
- ვიბრაცია ან განმეორებითი დინამიური დატვირთვა
- შეღებილი, დაფარული ან უხეში კონტაქტური ზედაპირების დასახლება
- მილის თერმული გაფართოება და შეკუმშვა
- არასწორი შიდა სიგანე ან ფეხის სიგრძე
- კოროზია, ძაფის დაზიანება ან შეუთავსებელი აქსესუარები
- რბილი მილის, ლაინერის ან დამხმარე ფირფიტის დეფორმაცია
- კავშირის დათვალიერება თავდაპირველი ოპერაციის შემდეგ
ზოგადად, ჭანჭიკიან სახსრებში, დასახლება, ცოცხალი და მატერიალური რელაქსაცია შეიძლება შეამციროს წინასწარ დატვირთვა დროთა განმავლობაში. დინამიურმა დატვირთვამ და ვიბრაციამ შეიძლება შექმნას შედარებითი მოძრაობა და გაზარდოს შესუსტების რისკი.
თუმცა, ფხვიერი U ჭანჭიკი ყოველთვის არ ნიშნავს იმას, რომ ინსტალერმა უბრალოდ ვერ მოახერხა მისი საკმარისად გამკაცრება. საყრდენს შეიძლება ჰქონდეს არასწორი ზომები, შეიძლება ზღუდავს მილს, რომელიც უნდა გადაადგილდეს, ან შეიძლება იყენებდეს საოპერაციო გარემოსთვის შეუფერებელ დამაგრების მეთოდს.
მიზეზი 1: არასწორი ან არათანაბარი U ჭანჭიკის გამკაცრება
U ჭანჭიკის გაფხვიერების ერთ-ერთი ყველაზე გავრცელებული მიზეზი არის არასწორი საწყისი დაჭიმვის პროცესი.
U ჭანჭიკს აქვს ორი ხრახნიანი ფეხი. თუ ერთი თხილი მთლიანად დაჭიმულია მეორეზე ადრე, ჯვარედინი ფირფიტა ან საყრდენი შეიძლება დაიხრება და ორ ფეხს შეუძლია სხვადასხვა დატვირთვა.
ამან შეიძლება შექმნას:
- არათანაბარი წნევა მილზე
- U ჭანჭიკის ფეხების მოხრა
- ცუდი კონტაქტი თხილსა და დამხმარე ფირფიტას შორის
- მილის ადგილობრივი დეფორმაცია
- შემცირდა დამაგრების ძალა ერთ მხარეს
- ძაფის ან სარეცხი მანქანის ნაადრევი ცვეთა
კავშირი შეიძლება მჭიდროდ გამოჩნდეს ინსტალაციის დროს, მაგრამ დაკარგოს სტაბილურობა მას შემდეგ, რაც მილი იწყებს ვიბრაციას ან ტემპერატურის შეცვლას.
როგორ უნდა დაიჭიროს ორივე U ხრახნიანი კაკალი?
თუ პროექტის პროცედურა სხვაგვარად არ არის განსაზღვრული, ინსტალერმა ჩვეულებრივ უნდა:
- მოათავსეთ U ჭანჭიკი ცენტრალურად მილის გარშემო.
- დააინსტალირეთ ფირფიტა, საყელურები და თხილი ორივე ფეხზე.
- თითოეული თხილი ხელით მოჭერით, სანამ კომპონენტები არ დაჯდება.
- მონაცვლეობით შეცვალეთ ორ მხარეს მცირე ნამატებით.
- შეინახეთ ხილული ძაფის ჩართულობა გონივრულად თანაბარი.
- გამოიყენეთ პროექტის მიერ განსაზღვრული გამკაცრების მეთოდი.
- შეამოწმეთ მილი და საყრდენი დეფორმაციისთვის.
- მონიშნეთ თხილის პოზიციები, როდესაც საჭიროა ვიზუალური მოძრაობის მონიტორინგი.
ჭანჭიკების დაჭიმვა ქმნის წინასწარ დატვირთვას და ეს წინასწარ ჩატვირთვა უზრუნველყოფს დამაგრების ძალას, რომელიც ხელს უშლის სახსრების გამოყოფას და ცურვას. საჭირო მნიშვნელობა უნდა ეფუძნებოდეს შესაკრავებს, მასალას, შეზეთვას, დაფარვას და სახსრების დიზაინს და არა ზოგადი ბრუნვის ცხრილს.
არის თუ არა ერთი სტანდარტული ბრუნვის მომენტი ყოველ U ჭანჭიკზე?
არა.
სწორი გამკაცრების მოთხოვნა დამოკიდებულია:
- ძაფის დიამეტრი და მოედანი
- მასალისა და სიძლიერის კლასი
- თხილის კლასი
- ზედაპირის საფარი
- შეზეთვის მდგომარეობა
- გამრეცხი მოწყობა
- მილის კედლის სისქე
- მხარდაჭერის ფუნქცია
- ოპერაციული დატვირთვა
- პროექტის სტანდარტი
M12 შავად მოპირკეთებული U ჭანჭიკი და M12 ცხელი გალვანზირებული U ჭანჭიკი შეიძლება არ გამოიმუშაოს ერთიდაიგივე დამაგრების ძალა ერთი და იგივე ბრუნვისგან, რადგან ზედაპირის ხახუნი შეიძლება განსხვავდებოდეს.
მყიდველებმა უნდა მოითხოვონ გამკაცრების მოთხოვნა პასუხისმგებელი პროექტის ინჟინრისგან ან აღჭურვილობის დიზაინერისგან. მომწოდებელმა არ უნდა გამოიგონოს ბრუნვის უნივერსალური მნიშვნელობა ერთობლივი კონფიგურაციის ცოდნის გარეშე.
მიზეზი 2: ვიბრაცია და განმეორებითი დინამიური დატვირთვა
ტუმბოებთან, კომპრესორებთან, ძრავებთან, გენერატორებთან, გულშემატკივრებთან და გადამამუშავებელ მანქანებთან დაკავშირებული მილების სისტემები შეიძლება განიცდიან უწყვეტ ვიბრაციას.
საგზაო სატრანსპორტო საშუალებებს, სარკინიგზო აღჭურვილობას, ხიდის კომპონენტებს და სამშენებლო მანქანებს ასევე შეუძლიათ U ჭანჭიკები გამოამჟღავნონ განმეორებით ზემოქმედებაზე და ცვალებად დატვირთვაზე.
როდესაც დამაგრების ძალა არასაკმარისია, ვიბრაციამ შეიძლება გამოიწვიოს მცირე მოძრაობები:
- მილი და U ჭანჭიკი
- U ჭანჭიკი და სამონტაჟო ფირფიტა
- გამრეცხი და კაკალი
- დამხმარე და სტრუქტურული წევრი
ამ მოძრაობებმა შეიძლება გამოიწვიოს თხილის ბრუნვა ან თანდათანობით შეამციროს წინასწარი დატვირთვა ზედაპირის დაბინძურებისა და ცვეთის გამო.
ვიბრაციისა და დინამიური დატვირთვის ქვეშ მყოფი ჭანჭიკებიანი სახსრები საჭიროებენ საკმარის წინასწარ დატვირთვას და ჩაკეტვის შესაბამის მეთოდს. მაგალითად, სოლი ჩამკეტი სისტემები სპეციალურად შექმნილია იმისთვის, რომ გაუძლოს უნებლიე შესუსტებას ძლიერი ვიბრაციის დროს, თუმცა სწორი საკეტი სისტემა უნდა შეარჩიოს პროექტის დიზაინერმა.
რა არის გამაფრთხილებელი ნიშნები ვიბრაციასთან დაკავშირებული შესუსტების შესახებ?
შეამოწმეთ კავშირი:
- ხილული თხილის როტაცია
- გატეხილი ბრუნვის ან შემოწმების ნიშნები
- გაპრიალებული საკონტაქტო ადგილები
- ჟანგის შეფერილობის ნარჩენები
- წაგრძელებული სამონტაჟო ხვრელები
- მილის მოძრაობა ან ხრაშუნა
- დაზიანებული საფარები
- გაბრტყელებული ან დამახინჯებული საყელურები
- დაღლილობის ბზარები U- ფორმის მოსახვევთან ახლოს
- განმეორებითი შესუსტება ხელახლა შებოჭვის შემდეგ
ერთი და იგივე U ჭანჭიკის ხელახლა დაჭიმვა მხოლოდ დროებით გამოსავალს იძლევა.
ტექნიკურმა ჯგუფმა ასევე უნდა დაადგინოს და შეასწოროს ვიბრაციის წყარო, გადაამოწმოს საყრდენი მანძილი და დაადგინოს, საჭიროა თუ არა სხვა საყრდენი, ლაინერი ან საკეტი.
როგორ შეიძლება შემცირდეს ვიბრაციასთან დაკავშირებული შესუსტება?
შესაძლო ზომები მოიცავს:
- U ჭანჭიკის ზომისა და მორგების კორექტირება
- მითითებული წინასწარი დატვირთვის გამოყენება
- ორივე ფეხის თანაბრად დაჭიმვა
- თავსებადი გამაგრებული საყელურების გამოყენება
- პროექტის მიერ დამტკიცებული საკეტი თხილის ან საკეტის სისტემის გამოყენებით
- ვიბრაციის საიზოლაციო კომპონენტების დამატება იქ, სადაც შექმნილია
- მილების გასწორების კორექტირება
- მხარდაჭერის სტაბილურობის გაზრდა
- კავშირების შემოწმება ექსპლუატაციის შემდეგ
- ნახმარი ან მუდმივად დეფორმირებული U ჭანჭიკების შეცვლა
არ დაამატოთ დაუმტკიცებელი საკეტი მოწყობილობა კრიტიკულ მილების სისტემაში მისი ტემპერატურის რეიტინგის, კოროზიის წინააღმდეგობის, სიძლიერისა და კავშირის დიზაინთან თავსებადობის შემოწმების გარეშე.
მიზეზი 3: მილის თერმული გაფართოება და შეკუმშვა
მილები ფართოვდება მათი ტემპერატურის მატებასთან ერთად და იკუმშება გაციებისას.
ორთქლის, ცხელი წყლის, გამონაბოლქვის, ქიმიური პროცესის და გარე მილსადენის სისტემებში ტემპერატურის ამ განმეორებითმა ცვლილებამ შეიძლება შექმნას მნიშვნელოვანი ღერძული მოძრაობა.
მილის საყრდენი შეიძლება დაპროექტდეს შემდეგნაირად:
- წამყვანი, რომელიც ხელს უშლის მოძრაობას
- სახელმძღვანელო, რომელიც აკონტროლებს მოძრაობას კონკრეტული მიმართულებით
- საყრდენი, რომელიც ატარებს წონას, ხოლო სრიალის საშუალებას იძლევა
- შეკავების წერტილი, რომელიც ზღუდავს ამაღლებას
- შეზღუდვა, რომელიც აკონტროლებს განსაზღვრულ დატვირთვას
U ჭანჭიკი, რომელიც მჭიდროდ იკვრება როგორც ხისტი დამჭერი, როდესაც დიზაინი საჭიროებს მართვად ან მოცურულ მოძრაობას, შეიძლება გამოიწვიოს ზედმეტი ხახუნი და სტრესი.
შემდეგ მილს შეუძლია დააჭიროს U ჭანჭიკს, საყრდენი ფირფიტას ან კაკალს ყოველი თერმული ციკლის განმავლობაში.
როგორ იწვევს თერმული მოძრაობა გაფხვიერებას?
განმეორებით მოძრაობას შეუძლია:
- ატარეთ მილის საფარი
- გააპრიალეთ U ჭანჭიკის საკონტაქტო ადგილი
- ლაინერების დეფორმირება
- გადაიტანეთ საყრდენი ფირფიტა
- შეამცირეთ დამაგრების ძალა
- მოხარეთ U ჭანჭიკის ფეხები
- დაზიანებული ძაფები
- გადაიტანეთ არასასურველი ტვირთი მილში
თერმული ციკლი ასევე არის ერთ-ერთი საოპერაციო პირობა, რამაც შეიძლება ხელი შეუწყოს წინასწარ ჩატვირთვის დაკარგვას ჭანჭიკების სახსრებში, განსაკუთრებით იქ, სადაც არის საიზოლაციო, რბილი ფენები ან მრავალი დამაგრებული კომპონენტი.
ყველა U მილის ჭანჭიკი მჭიდროდ უნდა მიამაგროს მილს?
არა.
გამკაცრების მეთოდი უნდა შეესაბამებოდეს დამხმარე ფუნქციას.
U ჭანჭიკი, რომელიც გამოიყენება როგორც წამყვანმა, შეიძლება მოითხოვოს განსხვავებული მორგება, როგორც სახელმძღვანელო. ზოგიერთი მილის საყრდენი ასამბლეა ასევე იყენებს საიზოლაციო ან განცალკევებულ კომპონენტებს უნაგირს, U ჭანჭიკსა და მილს შორის.
ინსტალაციამდე დაადასტურეთ:
- დასაშვებია თუ არა ღერძული მოძრაობა
- დასაშვებია თუ არა გვერდითი მოძრაობა
- არის თუ არა საყრდენი წამყვანი თუ სახელმძღვანელო
- მოსალოდნელი სამუშაო ტემპერატურა
- თერმული მოძრაობის მიმართულება და რაოდენობა
- საჭიროა თუ არა ლაინერი ან მოცურების ზედაპირი
- უნდა იყოს თუ არა U ჭანჭიკი მჭიდროდ ან სრულად დამაგრებული
- მილსადენთან კონტაქტის დასაშვები წნევა
მილსადენების სტრესის ინჟინერმა ან პროექტის ნახაზმა უნდა განსაზღვროს ეს მოთხოვნები.
მიზეზი 4: არასწორი U ჭანჭიკის ზომები ან ფორმა
U ჭანჭიკი შეიძლება გაფხვიერდეს მაშინაც კი, როდესაც მისი თხილი თავდაპირველად სწორად იყო გამკაცრებული, თუ ის არ შეესაბამება მილსა და საყრდენს.
ყველაზე მნიშვნელოვანი ზომები ჩვეულებრივ მოიცავს:
- ღეროს დიამეტრი
- შიგნიდან სიგანე
- შიგნით სიმაღლე
- ფეხის სიგრძე
- ძაფის სიგრძე
- მოსახვევის რადიუსი
- მილის გარე დიამეტრი
- ფირფიტის სისქე
- გამრეცხი და თხილის სისქე
- საჭირო სამონტაჟო კლირენსი
ვოტუს U-Bolts პროდუქტის კატეგორია მოიცავს მილების დასამაგრებელ U ჭანჭიკებს სამრეწველო, სტრუქტურული და ინფრასტრუქტურული გამოყენებისთვის.
მისი ამჟამინდელი U ჭანჭიკის პროდუქციის ასორტიმენტი ჩამოთვლილია დაახლოებით 25–139,7 მმ მილის გარე დიამეტრისთვის, M10–M24 ღეროების დიამეტრისთვის და მორგებული მთლიანი სიგრძისთვის.
რა ხდება, როდესაც შიდა სიგანე ძალიან დიდია?
დიდი შიდა სიგანე შეიძლება გამოიწვიოს:
- მილის ცუდი კონტაქტი
- მილის გვერდითი მოძრაობა
- არათანაბარი დატვირთვა
- ფეხის გადაჭარბებული მოხრა
- U ჭანჭიკის ცენტრირების სირთულე
- განმეორებითი ზემოქმედება ვიბრაციის ქვეშ
ინსტალერმა შეიძლება კიდევ უფრო გამკაცროს თხილი კომპენსაციისთვის, მაგრამ ეს არ ასწორებს გეომეტრიას.
რა ხდება, როდესაც შიდა სიგანე ძალიან მცირეა?
მცირე ზომის U ჭანჭიკი შეიძლება:
- ვერ ჯდება მილზე
- დააზიანეთ მილის საფარი
- შექმენით წერტილის დატვირთვა
- გაშალეთ ძაფიანი ფეხები გარეთ
- საყრდენი ხვრელების არასწორად გასწორება
- დეფორმაცია ინსტალაციის დროს
რატომ უნდა გამოიყენონ მყიდველებმა მილის რეალური გარე დიამეტრი?
მილის ნომინალური ზომა ყოველთვის არ არის იგივე, რაც გაზომილი გარე დიამეტრი.
ამიტომ RFQ-ში უნდა იყოს მითითებული:
- მილის სტანდარტი
- მილის ნომინალური ზომა
- რეალური გარე დიამეტრი
- იზოლაციის ან საფარის სისქე
- საჭირო კლირენსი
- U ჭანჭიკის ღეროს დიამეტრი
- დამხმარე ფირფიტის ზომები
მოპირკეთებული, დაფარული ან იზოლირებული მილებისთვის, მყიდველმა უნდა გაარკვიოს, ჯდება თუ არა U ჭანჭიკი პირდაპირ მილის გარშემო თუ დასრულებული გარე შეკრების გარშემო.

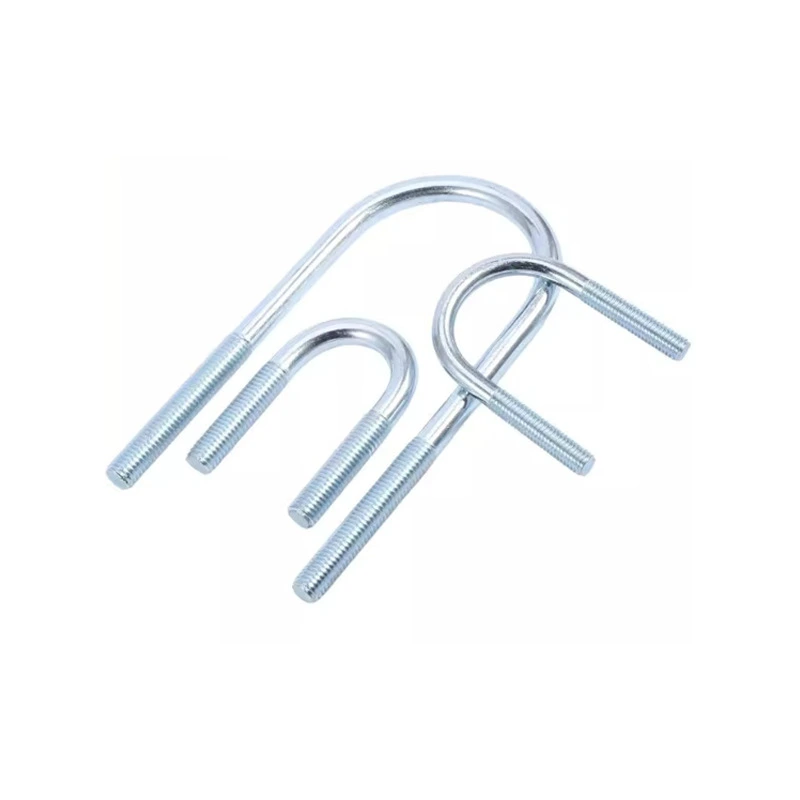

რომელი U ჭანჭიკის ფორმაა საჭირო?
ფორმა უნდა შეესაბამებოდეს დამაგრებულ ობიექტს.
საერთო ვარიანტები მოიცავს:
- მრგვალი მოსახვევი U ჭანჭიკი
- კვადრატული მოსახვევი U ჭანჭიკი
- ნახევრად მრგვალი U ჭანჭიკი
- გაფართოებული ფეხი U ჭანჭიკი
- U ჭანჭიკი ფირფიტით
- U ჭანჭიკი დამცავი უგულებელყოფით
- არასტანდარტული მოხრილი შესაკრავი
ვოტუს M10–M24 მორგებული U ჭანჭიკის პროდუქტი მხარს უჭერს მორგებულ მოსახვევს და ხრახნიანი ფეხის სიგრძეს მილის გარე დიამეტრისა და სამონტაჟო სივრცის მიხედვით.
მიზეზი 5: ზედაპირის დასახლება, საფარის შეკუმშვა და მასალის რელაქსაცია
ახლად აწყობილი ჭანჭიკებიანი კავშირი ყოველთვის არ ინარჩუნებს თავის ზუსტ თავდაპირველ ზომებს.
ზედაპირის მიკროსკოპული უხეშობა შეიძლება გაბრტყელდეს გამკაცრების შემდეგ. საღებავი, რბილი საფარი, რეზინის საფარები, საიზოლაციო მასალები და სხვა შეკუმშვადი ფენები ასევე შეიძლება დარჩეს დატვირთვის ქვეშ.
ეს ამცირებს მოჭიდების სიგრძეს და შეუძლია შეამციროს წინასწარ დატვირთვა U ჭანჭიკში.
ტექნიკური მითითებები განასხვავებს დასახლებას რელაქსაციისგან:
- დასახლება გულისხმობს კონტაქტის ზედაპირების გაბრტყელებას ან მუდმივ დეფორმაციას.
- რელაქსაცია მოიცავს ელასტიური დაძაბვის თანდათანობით შემცირებას ჭანჭიკში ან დამაგრებულ კომპონენტებში.
- Creep მოიცავს დროზე დამოკიდებულ დეფორმაციას, ხშირად სტრესისა და ტემპერატურის გავლენის ქვეშ.
სამივე მექანიზმს შეუძლია შეამციროს წინასწარი დატვირთვა.
რომელი მილის დამხმარე კომპონენტები შეიძლება დადგეს?
პოტენციური წყაროები მოიცავს:
- მოხატული საყრდენი ფირფიტები
- სქელი გალვანზირებული ზედაპირები
- რეზინის ლაინერები
- პოლიმერული ბალიშები
- საიზოლაციო ფენები
- რბილი საყელურები
- უხეში სტრუქტურული ზედაპირები
- მრავალი დაწყობილი ფირფიტა
- შუასადებები ან შესაფუთი მასალები
ეს არ ნიშნავს იმას, რომ დამცავი ფენები ავტომატურად უნდა მოიხსნას. ისინი შეიძლება საჭირო გახდეს კოროზიისგან დაცვისთვის, ელექტრო იზოლაციისთვის, ვიბრაციის კონტროლისთვის ან მილის დასაცავად.
ამის ნაცვლად, სახსარი უნდა იყოს შემუშავებული მათი ქცევის გასათვალისწინებლად.
უნდა მოხდეს თუ არა U ჭანჭიკები ხელახლა გამკაცრდეს ინსტალაციის შემდეგ?
ზოგიერთ სისტემას შეიძლება დასჭირდეს ინსტალაციის შემდგომი შემოწმება ან ხელახლა გამკაცრება ექსპლუატაციის, საწყისი დატვირთვის ან თერმული ციკლის შემდეგ.
თუმცა, ხელახლა გამკაცრება არ არის უნივერსალურად საჭირო და შეიძლება იყოს სახიფათო, როდესაც:
- მილის ზეწოლა
- სისტემა ცხელია
- მხარდაჭერა ატარებს აქტიურ დატვირთვას
- U ჭანჭიკი უკვე იკლებს
- მილის კედელი თხელია
- პროექტი კრძალავს საველე კორექტირებას
- გაფხვიერების მიზეზი დადგენილი არ არის
მიჰყევით პროექტის შენარჩუნების პროცედურას და საჭიროების შემთხვევაში მოაწყეთ სისტემა.
განმეორებით დაჭიმვამ მიზეზის გამოკვლევის გარეშე შეიძლება დააზიანოს ძაფები, მილის დეფორმაცია ან U ჭანჭიკის გადაჭარბება.
მიზეზი 6: კოროზია, დაზიანებული ძაფები და არასწორი აქსესუარები
გარე, სანაპირო, ქიმიურ და ნოტიო გარემოში შეიძლება U ჭანჭიკები კოროზიის ქვეშ იყოს.
კოროზიამ შეიძლება შეამციროს ღეროს ეფექტური განივი კვეთა, დააზიანოს ძაფები და შექმნას არათანაბარი კონტაქტი თხილსა და შესაკრავს შორის.
ძლიერ კოროზირებული U ჭანჭიკი შეიძლება იყოს მჭიდროდ, მაგრამ აღარ უზრუნველყოფს საჭირო სიმტკიცეს.
რა კოროზიის ნიშნები მოითხოვს ყურადღებას?
შეამოწმეთ:
- წითელი ჟანგი
- თეთრი კოროზიის პროდუქტები თუთიის საფარებზე
- ორმოები
- აქერცლილი ან აქერცლილი საფარი
- შემცირებული ღეროს დიამეტრი
- წაართვეს თხილი
- დაზიანებული ძაფის კედები
- ბზარები მოსახვევთან ახლოს
- კოროზია მილსა და U ჭანჭიკს შორის
- ჟანგის შეღებვა სამონტაჟო ხვრელების გარშემო
არ დაეყრდნოთ მხოლოდ დაუცველ ძაფს. კოროზია შეიძლება იყოს უფრო მძიმე იმ დამალულ შიდა ზედაპირზე, სადაც U ჭანჭიკი მილს უკავშირდება.
როგორ უნდა შეირჩეს ზედაპირული დამუშავება?
სწორი დასრულება დამოკიდებულია:
- შიდა ან გარე გამოყენება
- ტენიანობა
- მარილის ექსპოზიცია
- ქიმიური ზემოქმედება
- ტემპერატურა
- საჭირო მომსახურების ვადა
- პროექტის სტანდარტი
- ტექნიკური წვდომა
- თავსებადობა მილის მასალასთან
Wotu გთავაზობთ ბუნებრივ შავ ოქსიდს, ლურჯ-თეთრ თუთიის მოპირკეთებას და ცხელ გალავანიზაციას თავისი U bolt პროდუქტებისთვის. პროდუქტის გვერდზე განთავსებულია შიდა აღჭურვილობისა და ქარხნული მილსადენების შავ მზა ვარიანტები, ხოლო ცხელი გალვანზირებული ვარიანტები განკუთვნილია გარე ინფრასტრუქტურისთვის და კოროზიული ზემოქმედებისთვის. საბოლოო ვარგისიანობა მაინც უნდა დადასტურდეს რეალური პროექტის გარემოსთვის.
რატომ უნდა შეესაბამებოდეს თხილი და საყელურები U ჭანჭიკს?
პრობლემები შეიძლება წარმოიშვას, როდესაც მყიდველები აერთიანებენ კომპონენტებს სხვადასხვა წყაროდან შემოწმების გარეშე:
- ძაფის მოედანი
- ძაფების კლასი
- თხილის კლასი
- გამრეცხი სიმტკიცე
- საფარის სისქე
- მასალის თავსებადობა
- კოროზიისგან დაცვა
- ტემპერატურის წინააღმდეგობა
არასწორმა თხილმა შეიძლება შეკვრა სამაგრის საჭირო მდგომარეობამდე, ან შეიძლება გაიძროდეს დატვირთვის ქვეშ.
Wotu-ს შეუძლია მიაწოდოს თავისი U ჭანჭიკები შესაბამისი თხილით, ბრტყელი საყელურებით და ზამბარის საყელურებით. მყიდველებს ასევე შეუძლიათ კომპანიის განხილვა თხილის პროდუქტის კატეგორია სრული შესაკრავის პაკეტის დაგეგმვისას.
რამდენად მჭიდრო უნდა იყოს მილის საყრდენი U Bolt?
მილის საყრდენი U ჭანჭიკი საკმარისად უნდა იყოს გამკაცრებული, რათა შეასრულოს მისი მითითებული დამხმარე ფუნქცია მილის დაზიანების ან მილსადენის დიზაინის მიერ მოთხოვნილი მოძრაობის თავიდან ასაცილებლად.
არ არსებობს პასუხისმგებელი უნივერსალური პასუხი, როგორიცაა "ყველა U ჭანჭიკი მაქსიმალურად გამკაცრდეს".
სწორი გამკაცრების მოთხოვნა დამოკიდებულია:
- წამყვანი, სახელმძღვანელო ან დამხმარე ფუნქცია
- მილის მასალა
- მილის კედლის სისქე
- მილის გარე დიამეტრი
- U ჭანჭიკის მასალა და ხარისხი
- ძაფის ზომა
- ზედაპირის დასრულება
- შეზეთვა
- დამხმარე ფირფიტის სისქე
- გამრეცხი მოწყობა
- ოპერაციული ტემპერატურა
- ვიბრაციის დონე
- პროექტის დიზაინის დატვირთვები
რა ხდება, როდესაც U ჭანჭიკი ძალიან ფხვიერია?
ნაკლებად გამკაცრებულმა U ჭანჭიკმა შეიძლება დაუშვას:
- მილის ვიბრაცია
- ჭექა-ქუხილი
- გვერდითი მოძრაობა
- ზემოქმედების დატვირთვა
- საფარი აცვიათ
- ხვრელის გახანგრძლივება
- თხილის როტაცია
- დაღლილობის დაზიანება
რა ხდება, როდესაც U ჭანჭიკი ძალიან მჭიდროა?
ზედმეტად გამკაცრებულმა U ჭანჭიკმა შეიძლება გამოიწვიოს:
- მილის კედლის დეფორმაცია
- დაზიანებული იზოლაცია
- დამსხვრეული დამცავი ლაინერები
- საფარის უკმარისობა
- შეზღუდული თერმული მოძრაობა
- მოხრილი U bolt ფეხები
- ძაფის მომცემი
- გადაჭარბებული ადგილობრივი სტრესი
ინსტალერმა უნდა გამოიყენოს დამტკიცებული გამკაცრების პროცედურა და დაკალიბრებული ხელსაწყო, როდესაც პროექტი განსაზღვრავს ბრუნვის ან წინასწარ დატვირთვის მოთხოვნას.
როგორ შეუძლიათ ტექნიკურმა გუნდებმა შეამოწმონ მოშვებული U ჭანჭიკი?
ძირითადი შემოწმება უნდა მოიცავდეს სრულ კავშირს და არა მხოლოდ შეამოწმოს თუ არა თხილის ბრუნვა.
ვიზუალური შემოწმება
შეამოწმეთ:
- თხილის პოზიცია
- თემის ჩართულობა
- შემოწმების ნიშნები
- სარეცხის მდგომარეობა
- მილების გასწორება
- საფარის დაზიანება
- ჟანგის ან გაფუჭების ნარჩენები
- U ჭანჭიკის დეფორმაცია
- ფირფიტის მოძრაობის მხარდაჭერა
- ბზარები მოსახვევთან ახლოს
ფიზიკური შემოწმება
სადაც ნებადართული და უსაფრთხოა:
- შეამოწმეთ, მოძრაობს თუ არა მილი საყრდენის შიგნით.
- შეამოწმეთ თუ არა სამონტაჟო ფირფიტა.
- შეადარეთ ღია ძაფის სიგრძე ორივე ფეხზე.
- დაადასტურეთ, რომ თხილი რჩება მჯდომარე მდგომარეობაში.
- გაზომეთ ხილული ღეროს დიამეტრი, სადაც არის კოროზია.
- დარწმუნდით, რომ მხარდაჭერა არ გადავიდა თავდაპირველი მდებარეობიდან.
განზომილებიანი შემოწმება
შეადარეთ დამონტაჟებული U ჭანჭიკი დამტკიცებულ ნახაზს:
- შიგნიდან სიგანე
- შიგნით სიმაღლე
- ფეხის სიგრძე
- ძაფის სიგრძე
- ხვრელების ინტერვალი
- მილის გარე დიამეტრი
- დამხმარე ფირფიტის სისქე
გამკაცრების შემოწმება
არ გამოიყენოთ ბრუნვის გასაღები ბრმად ძველ ან კოროზირებულ კავშირზე.
არსებულ ბრუნვაზე შეიძლება გავლენა იქონიოს ჟანგმა, დაბინძურებამ, საფარის მდგომარეობამ და ძაფის წინა დაზიანებამ. მიჰყევით პროექტის შემოწმების მეთოდს და საჭიროების შემთხვევაში შეცვალეთ საეჭვო კომპონენტები.
როდის უნდა შეიცვალოს ფხვიერი U ჭანჭიკი?
შეცვალეთ U ჭანჭიკი უბრალოდ ხელახლა გამკაცრების ნაცვლად, როდესაც არსებობს მტკიცებულება:
- მუდმივი დეფორმაცია
- მოხრილი ძაფიანი ფეხები
- ბზარები U- ფორმის მოსახვევში
- ძლიერი კოროზია ან ორმოი
- შემცირებული ღეროს დიამეტრი
- გაშიშვლებული ძაფები
- ჩამორთმეული ან ჯვარედინიანი თხილი
- სითბოს დაზიანება
- განმეორებითი შესუსტება
- უცნობი მასალა ან ხარისხი
- არასწორი ზომები
- ზემოქმედებით გამოწვეული დაზიანება
- პროექტის ნახაზის შეუსაბამობა
ჩანაცვლება უნდა შეესაბამებოდეს დამტკიცებულ მასალას, ზომებს, საფარს და აქსესუარებს.
არ გაასწოროთ და ხელახლა გამოიყენოთ პერმანენტულად დეფორმირებული U ჭანჭიკი, თუ ავტორიზებული საინჟინრო პროცედურა ცალსახად არ იძლევა ამის საშუალებას.
რა სპეციფიკაციები უნდა წარმოადგინონ მყიდველებმა Custom U ჭანჭიკებისთვის?
სრული U bolt RFQ უნდა შეიცავდეს:
| RFQ ელემენტი | საჭიროა ინფორმაცია |
| განაცხადი | მილსადენი, მანქანები, ფოლადის კონსტრუქცია, ფოტოელექტრული საყრდენი ან დამცავი მოაჯირი |
| მილის დეტალები | სტანდარტული, ნომინალური ზომა და რეალური გარე დიამეტრი |
| U ჭანჭიკის ფორმა | მრგვალი, კვადრატული, ნახევრად მრგვალი ან საბაჟო მოსახვევი |
| ღეროს დიამეტრი | M10, M12, M16, M20, M24 ან საბაჟო |
| შიგნიდან სიგანე | მკაფიო მანძილი ორ ფეხს შორის |
| შიგნით სიმაღლე | მანძილი მოსახვევის შიგნიდან ფეხის ბოლოს მითითებამდე |
| ფეხის სიგრძე | საჭირო სიგრძე საყრდენის მეშვეობით |
| ძაფის სიგრძე | თეფშის, საყელურებისა და თხილისთვის საჭირო გამოსაყენებელი ძაფი |
| მასალა | პროექტის მიერ განსაზღვრული ფოლადი და სიმტკიცის კლასი |
| ზედაპირის დამუშავება | შავი, თუთიის მოოქროვილი, ცხლად გალვანზირებული ან მორგებული |
| აქსესუარები | თხილი, ბრტყელი საყელურები, ზამბარის საყელურები ან თეფშები |
| რაოდენობა | რაოდენობა ზომაზე და შეკვეთის მთლიანი რაოდენობა |
| ტოლერანტობა | განზომილებიანი, მოსახვევი და ძაფების მოთხოვნები |
| ინსპექტირება | მასალის, განზომილების, ძაფის და საფარის დოკუმენტები |
| შეფუთვა | მუყაო, შეკვრა, პლატა, ყუთი და პირადი ეტიკეტი |
| დანიშნულება | ქვეყანა, პორტი და გარემო პირობები |
| ნახატი | უახლესი დამტკიცებული ნახაზი და რევიზია |
ხაზგასმით უნდა აღინიშნოს მილის ფაქტობრივი გარე დიამეტრი, რადგან ის პირდაპირ გავლენას ახდენს U ჭანჭიკის შიდა სიგანეზე და მოსახვევის გეომეტრიაზე.
რა მასალებს და ზომებს აწვდის Wotu?
Wotu ჩამოთვლის შემდეგ ვარიანტებს მისი U bolt პროდუქტებისთვის:
| პროდუქტის ელემენტი | ხელმისაწვდომი ინფორმაცია |
| ღეროს დიამეტრი | M10, M12, M16, M20 და M24 |
| მილის გარე დიამეტრი | დაახლოებით 25–139,7 მმ |
| მასალები | Q235 და 35K ნახშირბადოვანი ფოლადი |
| სიძლიერის ვარიანტები | კლასი 4.8 და კლასი 8.8 |
| ზედაპირის მოპირკეთება | ბუნებრივი შავი ოქსიდი, ლურჯ-თეთრი თუთიით მოოქროვილი და ცხელი გალვანზირებული |
| მორგება | მოსახვევი გამრუდება, მთლიანი სიგრძე და ხრახნიანი ფეხის სიგრძე |
| აქსესუარები | თხილი, ბრტყელი საყელურები და ზამბარები |
| შეფუთვა | შეფუთვები, 25 კგ საექსპორტო მუყაო, შეფუთული ხის პალეტები და პირადი ეტიკეტის შეფუთვა |
ეს არის მომწოდებლების ჩამოთვლილი შესაძლებლობები; საბოლოო ნახაზი, მასალა, საფარი და შემოწმების მოთხოვნები უნდა დადასტურდეს თითოეული შეკვეთისთვის.
როგორ მზადდება და შემოწმდება U ჭანჭიკები?
ტიპიური U ჭანჭიკის წარმოების პროცესი შეიძლება შეიცავდეს:
- მრგვალი ფოლადის შემოწმება
- ჭრის საჭირო სიგრძეზე
- ცივი მოხრა და ფორმირება
- ძაფის გადახვევა ან ძაფები
- გაფუჭება
- ზედაპირის დამუშავება
- განზომილებიანი შემოწმება
- ძაფის და თხილის მორგების შემოწმება
- საფარის შემოწმება
- მარკირება და შეფუთვა
Wotu აღწერს თავის წარმოების თანმიმდევრობას, როგორც მრგვალი ფოლადის ჭრას, მოხრას და ფორმირებას, ძაფის წარმოებას და ანტიკოროზიული ზედაპირის დამუშავებას. კომპანიაში აცხადებენ, რომ მოღუნვის ზომები, ძაფის სიზუსტე და საფარის ადჰეზია სინჯებულია გადაზიდვამდე.
რომელი ზომები უნდა შემოწმდეს?
რეკომენდებული ინსპექტირების პუნქტები მოიცავს:
- ღეროს დიამეტრი
- შიგნიდან სიგანე
- შიგნით სიმაღლე
- ფეხის სიგრძე
- ძაფის სიგრძე
- ძაფის მოედანი
- მოსახვევის რადიუსი
- ფეხის პარალელიზმი
- საერთო სიმეტრია
- თხილის ჩართულობა
რა ზედაპირის შემოწმება შეიძლება საჭირო გახდეს?
შეკვეთიდან გამომდინარე:
- საფარის ვიზუალური შემოწმება
- საფარის სისქის გაზომვა
- ადჰეზიის შემოწმება
- მარილი-სპრეის ტესტი
- შეფუთვის დაცვის შემოწმება
- ჯგუფის იდენტიფიკაცია
ტესტირების მოთხოვნები უნდა იყოს მითითებული ციტატამდე, რადგან დამატებითმა ტესტებმა შეიძლება გავლენა მოახდინოს ფასზე და წარმოების დროს.
რა არის MOQ და პერსონალიზაციის პარამეტრები?
Wotu აცხადებს, რომ ძირითადი M10–M24 სპეციფიკაციები არის მარაგში და რომ შესაძლებელია როგორც მცირე ნიმუშების, ასევე სრული კონტეინერის საექსპორტო შეკვეთების მიღება. ზუსტი MOQ, მარაგის სტატუსი და გადაზიდვის დრო ხელახლა უნდა დადასტურდეს შერჩეული ზომისა და დასრულებისთვის.
ხელმისაწვდომი პერსონალიზაცია შეიძლება შეიცავდეს:
- ღეროს დიამეტრი
- შიგნიდან სიგანე
- შიგნით სიმაღლე
- ფეხის სიგრძე
- ძაფის სიგრძე
- სპეციალური მოსახვევის ფორმა
- მასალა
- სიძლიერის კლასი
- ზედაპირის დამუშავება
- შესატყვისი თხილი და საყელურები
- ლოგო
- მუყაოს მარკირება
- პალეტის ეტიკეტები
- პირადი ეტიკეტის საექსპორტო შეფუთვა
არასტანდარტული შეკვეთები ჩვეულებრივ მოითხოვს დამტკიცებულ ნახატს წარმოებამდე.
რა განსაზღვრავს Custom U Bolt-ის ფასს?
U bolt ფასზე გავლენას ახდენს:
- ფოლადის მასალა
- სიძლიერის კლასი
- ღეროს დიამეტრი
- ღეროს მთლიანი სიგრძე
- ძაფის სიგრძე
- მოსახვევის ფორმა
- შეკვეთის რაოდენობა
- სტანდარტული ან არასტანდარტული ზომები
- ზედაპირის დამუშავება
- საფარის სისქე
- თხილის და სარეცხის რაოდენობა
- განზომილებიანი ტოლერანტობა
- შემოწმების დოკუმენტები
- მესამე მხარის ტესტირება
- შეფუთვა
- პირადი მარკირება
- მიწოდების დრო
- საერთაშორისო გადაზიდვები
დიდი დიამეტრის ცხელი გალვანზირებული U ჭანჭიკი გრძელი ხრახნიანი ფეხებით და სრული აქსესუარებით, როგორც წესი, მეტ მასალას და დამუშავებას მოითხოვს, ვიდრე სტანდარტული შავი დასრულებული U ჭანჭიკი.
მყიდველებმა უნდა მოითხოვონ ციტატები, რომლებიც ნათლად იდენტიფიცირებენ:
- ერთეულის ფასი
- მოყვება თხილი და საყელურები
- ხელსაწყოების ან დაყენების საფასური
- ტესტირების გადასახადი
- შეფუთვა
- მთლიანი წონა
- ტყვიის დრო
- სავაჭრო ვადა
- ციტატის ვალიდობა
რამდენი ხანი სჭირდება U Bolt-ის შეკვეთას?
მიწოდების დრო დამოკიდებულია:
- მარაგის ხელმისაწვდომობა
- ზომა და მასალა
- ზედაპირის დამუშავება
- შეკვეთის რაოდენობა
- ნახაზის დამტკიცება
- მორგებული ხელსაწყოები
- ტესტირება
- შეფუთვა
- წარმოების განრიგი
Wotu ამჟამად აცხადებს, რომ რეგულარული მარაგის სპეციფიკაციები შეიძლება სწრაფად მომზადდეს, ხოლო მორგებული არასტანდარტული U ჭანჭიკები საჭიროებს წარმოებას დამტკიცებული მილის დიამეტრის, მოსახვევისა და ძაფის სიგრძის მოთხოვნების შესაბამისად.
მყიდველებმა უნდა დაადასტურონ წარმოებისა და მიწოდების განრიგი წერილობით, ვიდრე იფიქრონ, რომ ყველა ზომა დაუყოვნებლივ ხელმისაწვდომია.
როგორ უნდა შეაფასონ მყიდველებმა U Bolt-ის მწარმოებელი?
შეკვეთამდე, ჰკითხეთ მომწოდებელს:
- შეგიძლიათ ჩვენი ნახაზის მიხედვით დამზადება?
- რა მილის გარე დიამეტრის მხარდაჭერა შეგიძლიათ?
- რომელი ღეროების დიამეტრი და მასალებია ხელმისაწვდომი?
- შეგიძლიათ მიაწოდოთ 4.8 ან 8.8 კლასის პროდუქტები?
- რომელი საიზოლაციოა ხელმისაწვდომი?
- შეგიძლიათ მიაწოდოთ შესაბამისი თხილი და საყელურები?
- როგორ შეამოწმოთ შიდა სიგანე და ფეხის სიგრძე?
- როგორ ამოწმებ ძაფის სიზუსტეს?
- შეგიძლიათ მიაწოდოთ მატერიალური სერთიფიკატები?
- შეგიძლიათ მოგვაწოდოთ განზომილებიანი შემოწმების ანგარიში?
- შეგიძლიათ გაზომოთ საფარის სისქე?
- რა არის MOQ?
- რა არის წამყვანი დრო?
- შეგიძლიათ ნიმუშები მოგვაწოდოთ?
- როგორ ხდება სხვადასხვა ზომის იდენტიფიცირება?
- როგორ არის დაცული ძაფები ტრანსპორტირებისას?
- შეგიძლიათ უზრუნველყოთ მორგებული შეფუთვა?
- როგორ უმკლავდებით ნახატების შესწორებებს?
Wotu აცხადებს, რომ იგი მხარს უჭერს მორგებულ არასტანდარტულ შესაკრავებს, რომლებიც ეფუძნება ნახატებს, ნიმუშებს და განაცხადის მოთხოვნებს და იყენებს ISO 9001:2015 ხარისხის მართვის პროცედურებს პროდუქტის ტესტირებაში.
ხშირად დასმული კითხვები
რატომ იშლება U ჭანჭიკი?
განმეორებითი გაფხვიერება, როგორც წესი, მიუთითებს არასაკმარის წინასწარ დატვირთვაზე, ვიბრაციაზე, არასწორ ზომებზე, ნალექზე, თერმულ მოძრაობაზე, კოროზიაზე ან ჩაკეტვის შეუფერებელ მეთოდზე. დაადგინეთ ძირეული მიზეზი ხელახლა გამკვრივებამდე.
შეუძლია თუ არა ვიბრაციას U ჭანჭიკის გაფხვიერება?
დიახ. ვიბრაციამ და დინამიურმა დატვირთვამ შეიძლება შექმნას სახსრების მოძრაობა, შეამციროს წინასწარი დატვირთვა და დაუშვას თხილის გაუთვალისწინებელი როტაცია, როდესაც კავშირი არ არის სათანადოდ დაპროექტებული ან გამკაცრებული.
ორივე კაკალი თანაბრად უნდა იყოს გამკაცრებული?
ორივე მხარე ჩვეულებრივ უნდა იყოს გამკაცრებული თანდათანობით და თანაბრად, თუ დამტკიცებული ინსტალაციის პროცედურა სხვაგვარად არ არის მითითებული. არათანაბარი დაჭიმვამ შეიძლება დახრის საყრდენი და გამოიწვიოს ფეხის არათანაბარი დატვირთვა.
შეიძლება U ჭანჭიკი იყოს ძალიან მჭიდრო?
დიახ. გადაჭარბებულმა დაჭიმვამ შეიძლება გამოიწვიოს თხელი კედლის მილის დეფორმაცია, დააზიანოს საფარი ან იზოლაცია, შეზღუდოს თერმული მოძრაობა და გადაჭარბებული დატვირთვა U ჭანჭიკზე.
უნდა შეეძლოს თუ არა მილს სრიალი U ჭანჭიკის შიგნით?
ეს დამოკიდებულია იმაზე, არის თუ არა საყრდენი დაპროექტებული, როგორც წამყვანი, სახელმძღვანელო, დაჭერის წერტილი ან მოცურების საყრდენი. მილსადენის დიზაინმა უნდა განსაზღვროს საჭირო მოძრაობა.
სჭირდება თუ არა გალვანურ U ჭანჭიკს გალვანზირებული კაკალი?
თხილს, საყელურს და U ჭანჭიკს უნდა ჰქონდეს თავსებადი ძაფები, მასალები და კოროზიისგან დაცვა. კომპონენტების შესატყვისი ნაკრების შეკვეთამ შეიძლება შეამციროს თავსებადობის პრობლემები.
როდის უნდა შემოწმდეს U ჭანჭიკები?
ინსპექტირების სიხშირე დამოკიდებულია საოპერაციო რისკზე, ვიბრაციაზე, ტემპერატურულ ციკლებზე, კოროზიის ზემოქმედებაზე და ტექნიკურ გეგმაზე. მაღალი ვიბრაციის ან კრიტიკული სისტემები ზოგადად საჭიროებენ უფრო მჭიდრო მონიტორინგს.
შესაძლებელია თუ არა ფხვიერი U ჭანჭიკის უბრალოდ ხელახლა გამკაცრება?
მისი ხელახლა გამკაცრება შესაძლებელია მხოლოდ მას შემდეგ, რაც სისტემა უსაფრთხო გახდება და გამომწვევი მიზეზი დადგინდება. შეცვალეთ U ჭანჭიკი, თუ ის დაზიანებულია, დაბზარულია, დეფორმირებულია ან აქვს დაზიანებული ძაფები.
თავიდან აიცილეთ U ჭანჭიკის გაფხვიერება, სანამ ის არ გამოიწვევს მუშაობას
მილის საიმედო მხარდაჭერა იწყება U ჭანჭიკის სწორი სპეციფიკაციით.
შეკვეთამდე დაადასტურეთ:
- მილის რეალური გარე დიამეტრი
- მხარდაჭერის ფუნქცია
- U ჭანჭიკის ფორმა
- ღეროს დიამეტრი
- შიგნით სიგანე და სიმაღლე
- ფეხისა და ძაფის სიგრძე
- მასალა და კლასი
- ზედაპირის დამუშავება
- თხილი და საყელურები
- ოპერაციული ტემპერატურა
- ვიბრაციის დონე
- ინსპექტირების მოთხოვნები
- შეფუთვა და იდენტიფიკაცია
შეთავაზების მოთხოვნისას, გაუგზავნეთ Wotu-ს თქვენი მილის ზომები, ნახაზი, მასალა, საფარი, რაოდენობა, დანიშნულება და გამოყენების გარემო.
დაუკავშირდით Wotu Fastener-ს მიიღეთ U bolt სპეციფიკაციის მიმოხილვა, შესაკრავის შესატყვისი რეკომენდაცია, შეფუთვის დეტალები და შეთავაზება.
